مقدمه
پمپهای پریستالتیک یا پمپهای شلنگی، یکی از پرکاربردترین انواع پمپهای جابجایی مثبت در صنایع مختلف محسوب میشوند. این پمپها به دلیل طراحی خاص خود، قابلیت انتقال طیف وسیعی از سیالات از جمله سیالات ویسکوز، خورنده، ساینده، حاوی ذرات جامد و حتی سیالات حساس به آلودگی را دارند. صنایع غذایی و دارویی، تصفیه آب و فاضلاب، صنایع شیمیایی، معدن، کشاورزی و آزمایشگاهی از مهمترین حوزههای استفاده از پمپهای پریستالتیک هستند.
با وجود مزایای فراوان، پمپهای پریستالتیک نیز مانند سایر پمپهای جابجایی مثبت، در برابر افزایش بیش از حد فشار بسیار حساس هستند. در صورت انسداد مسیر خروجی یا افزایش مقاومت سیستم، فشار میتواند بهسرعت بالا رفته و باعث آسیب جدی به شلنگ، هد پمپ و سایر تجهیزات شود. در این شرایط، استفاده از رلیف ولو (Relief Valve) یا شیر اطمینان بهعنوان یک تجهیز ایمنی ضروری مطرح میشود. این مقاله به بررسی جامع نقش، اهمیت و نحوه استفاده از رلیف ولو در پمپهای پریستالتیک میپردازد.

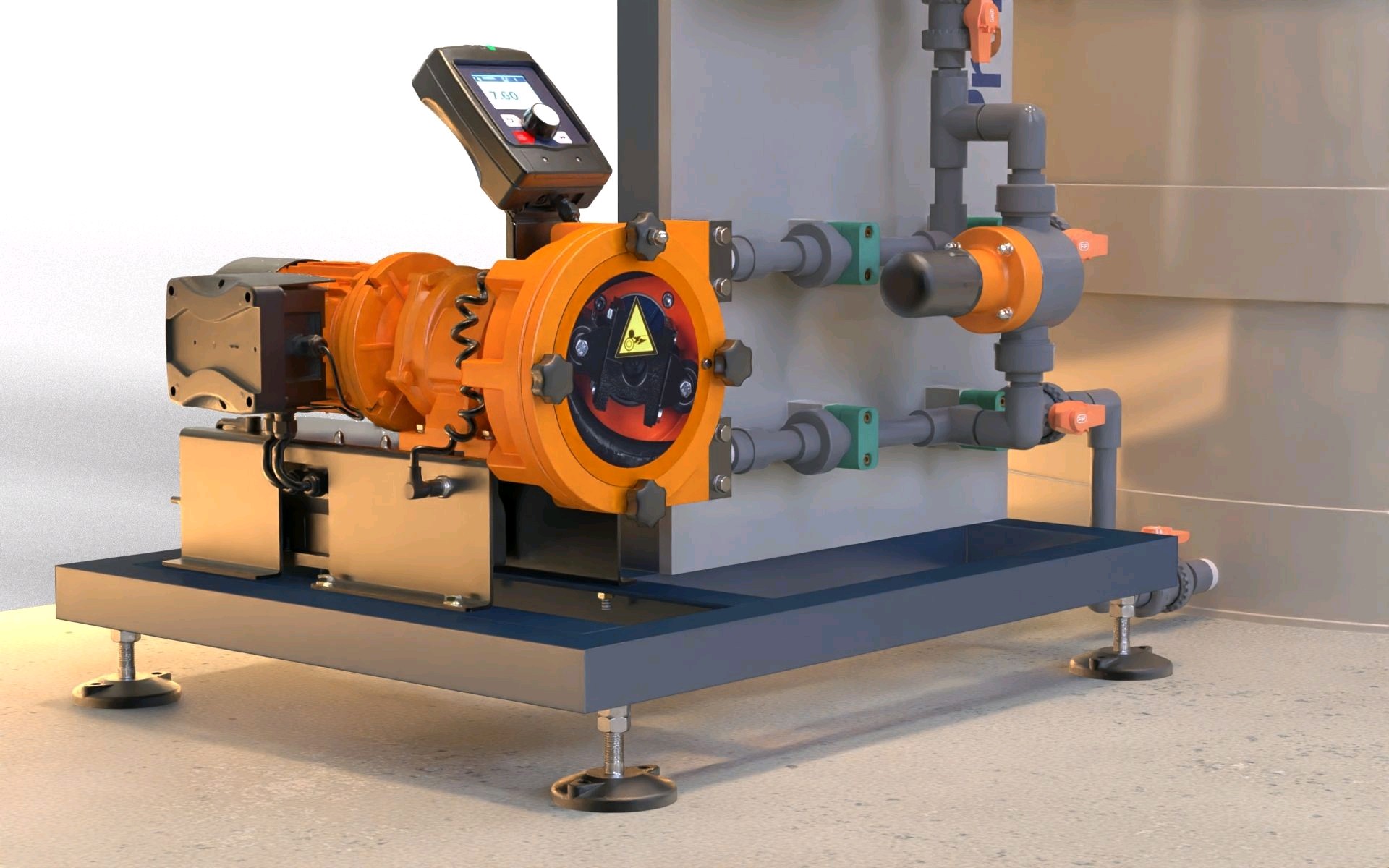

پمپ پریستالتیک چیست و چگونه کار میکند؟
پمپ پریستالتیک بر اساس اصل فشردن و رهاسازی متناوب شلنگ یا تیوب انعطافپذیر کار میکند. در این پمپها، غلتکها یا کفشکهایی که روی یک روتور نصب شدهاند، با چرخش خود شلنگ را فشرده و سیال را به سمت خروجی هدایت میکنند. پس از عبور غلتک، شلنگ به حالت اولیه بازگشته و سیال جدید وارد آن میشود.
از مهمترین ویژگیهای پمپهای پریستالتیک میتوان به موارد زیر اشاره کرد:
- عدم تماس سیال با اجزای مکانیکی پمپ
- قابلیت کارکرد خشک برای مدت محدود
- دبی تقریباً ثابت متناسب با سرعت چرخش
- توانایی انتقال سیالات حساس و آلودهکننده
این ویژگیها باعث شدهاند که پمپ پریستالتیک در بسیاری از کاربردهای خاص، انتخاب اول مهندسان باشد.
اهمیت کنترل فشار در پمپهای پریستالتیک
پمپهای پریستالتیک در دسته پمپهای جابجایی مثبت قرار میگیرند. به این معنا که با هر چرخش روتور، حجم مشخصی از سیال جابجا میشود. در نتیجه:
- دبی پمپ مستقل از فشار سیستم است
- در صورت بسته شدن مسیر خروجی، پمپ همچنان به ایجاد فشار ادامه میدهد
- افزایش فشار میتواند بهصورت ناگهانی و شدید رخ دهد
افزایش بیش از حد فشار در پمپ پریستالتیک میتواند پیامدهای زیر را به همراه داشته باشد:
- ترکیدن یا پارگی شلنگ
- کاهش شدید عمر تیوب یا شلنگ
- آسیب به یاتاقانها و گیربکس
- نشت سیال و ایجاد خطرات ایمنی و زیستمحیطی
به همین دلیل، استفاده از تجهیزات کنترلی مانند رلیف ولو در این سیستمها اهمیت حیاتی دارد.
رلیف ولو چیست؟
رلیف ولو یا شیر اطمینان، یک تجهیز ایمنی مکانیکی است که برای جلوگیری از افزایش فشار بیش از حد مجاز در سیستم طراحی شده است. این شیر زمانی فعال میشود که فشار سیال از مقدار تنظیمشده فراتر رود و با باز شدن خودکار، بخشی از سیال را به مسیر امنتری هدایت میکند.
در پمپهای پریستالتیک، رلیف ولو نقش محافظتی مهمی در برابر شرایط غیرعادی سیستم ایفا میکند.
ضرورت استفاده از رلیف ولو در پمپ پریستالتیک
در بسیاری از کاربردها، پمپ پریستالتیک در شرایطی کار میکند که احتمال انسداد یا افزایش فشار بالا است. از جمله این شرایط میتوان به موارد زیر اشاره کرد:
- گرفتگی خطوط به دلیل رسوب یا ذرات جامد
- بسته شدن ناخواسته شیر خروجی
- تغییر ویسکوزیته سیال در اثر دما
- خرابی تجهیزات پاییندستی
در چنین شرایطی، رلیف ولو با تخلیه فشار اضافی از بروز خسارات جدی جلوگیری میکند و ایمنی سیستم را افزایش میدهد.
انواع رلیف ولو مورد استفاده در پمپهای پریستالتیک
رلیف ولوها بسته به نوع طراحی و کاربرد، در مدلهای مختلفی عرضه میشوند. مهمترین انواع مورد استفاده در سیستمهای پریستالتیک عبارتاند از:
1. رلیف ولو فنری
این نوع رلیف ولو از یک فنر برای تنظیم فشار باز شدن استفاده میکند. زمانی که فشار سیال از نیروی فنر بیشتر شود، شیر باز شده و سیال تخلیه میشود.
مزایا:
- ساختار ساده
- هزینه مناسب
- نگهداری آسان
معایب:
- دقت کمتر نسبت به مدلهای پیشرفته
- حساسیت به تغییرات دما و خوردگی
2. رلیف ولو بایپس (Bypass)
در این حالت، سیال اضافی از خروجی پمپ به ورودی یا مخزن بازگردانده میشود. این نوع رلیف ولو در پمپهای پریستالتیک بسیار رایج است.
3. رلیف ولو یکپارچه با پمپ
برخی از سازندگان پمپهای پریستالتیک، رلیف ولو را بهصورت داخلی و یکپارچه در طراحی پمپ لحاظ میکنند. این روش نصب سادهتری دارد اما انعطافپذیری کمتری در تنظیمات ایجاد میکند.
محل نصب رلیف ولو در سیستم پمپ پریستالتیک
محل نصب رلیف ولو تأثیر مستقیمی بر سرعت واکنش و عملکرد آن دارد. بهطور معمول:
- رلیف ولو باید در نزدیکترین فاصله به خروجی پمپ نصب شود
- مسیر تخلیه باید به مخزن یا خط برگشت امن هدایت شود
- لولهکشی خروجی رلیف ولو باید کمترین افت فشار را داشته باشد
نصب صحیح رلیف ولو، تضمینکننده عملکرد مؤثر آن در شرایط اضطراری است.
تنظیم فشار رلیف ولو
تنظیم فشار رلیف ولو یکی از مهمترین مراحل راهاندازی سیستم است. فشار تنظیمی باید:
- کمتر از حداکثر فشار مجاز شلنگ باشد
- با فشار کاری سیستم هماهنگ شود
- با در نظر گرفتن دمای کاری و نوع سیال انتخاب گردد
تنظیم نادرست میتواند منجر به عملکرد نامطلوب سیستم یا کاهش راندمان پمپ شود.
تأثیر رلیف ولو بر عمر شلنگ پمپ پریستالتیک
یکی از مهمترین عوامل کاهش عمر شلنگ در پمپهای پریستالتیک، فشار بیش از حد است. استفاده از رلیف ولو باعث میشود:
- تنش مکانیکی وارد بر شلنگ کاهش یابد
- احتمال ترکیدگی شلنگ به حداقل برسد
- هزینههای تعویض و توقف سیستم کاهش پیدا کند
در نتیجه، رلیف ولو نقش مستقیمی در کاهش هزینههای بهرهبرداری دارد.
مزایای استفاده از رلیف ولو در پمپهای پریستالتیک
استفاده از رلیف ولو مزایای متعددی را به همراه دارد، از جمله:
- افزایش ایمنی سیستم و پرسنل
- محافظت از شلنگ و اجزای پمپ
- افزایش طول عمر تجهیزات
- کاهش توقفات ناخواسته خط تولید
- بهبود پایداری عملکرد پمپ
نگهداری و بازرسی رلیف ولو
برای اطمینان از عملکرد صحیح رلیف ولو، انجام بازرسیهای دورهای ضروری است. مهمترین اقدامات شامل:
- بررسی فشار تنظیمشده
- کنترل نشتی احتمالی
- تمیزکاری در صورت کار با سیالات رسوبزا
- تعویض قطعات فرسوده مانند فنر یا آببندها
نگهداری صحیح از رلیف ولو، ضامن عملکرد مطمئن سیستم در بلندمدت است.
اشتباهات رایج در استفاده از رلیف ولو در پمپ پریستالتیک
برخی از اشتباهات متداول عبارتاند از:
- عدم استفاده از رلیف ولو در سیستم
- انتخاب رلیف ولو با ظرفیت نامناسب
- تنظیم فشار بالاتر از حد مجاز شلنگ
- هدایت سیال تخلیهشده به مسیر ناامن
جلوگیری از این اشتباهات نقش مهمی در افزایش ایمنی و راندمان سیستم دارد.
جمعبندی
پمپهای پریستالتیک به دلیل ماهیت جابجایی مثبت خود، در برابر افزایش فشار بسیار حساس هستند. رلیف ولو بهعنوان یک تجهیز ایمنی ضروری، نقش کلیدی در حفاظت از پمپ، شلنگ و کل سیستم ایفا میکند. انتخاب صحیح نوع رلیف ولو، نصب اصولی، تنظیم دقیق فشار و نگهداری منظم، از مهمترین عوامل در بهرهبرداری ایمن و اقتصادی از پمپهای پریستالتیک محسوب میشوند.
در نهایت، استفاده از رلیف ولو در سیستمهای پریستالتیک نباید بهعنوان یک گزینه اختیاری، بلکه بهعنوان یک الزام فنی و ایمنی در نظر گرفته شود.
